设备点检五感法和点检基准实例

0/1 钟表点检法

该做法就是在设备现场挂一个不会自动走到的钟表盘,要求点检员来到现场后,首现将表针按实际时间手动拨到相应的位置,再开始点检工作,或者在完成点检后,将表针按实际时间拨到相应位置,待点检工作考核监督检查时,以证明自己已按时开展了设备点检,该方法可以从时间上保证点检工作按计划进行,防止虚假点检,效果明显。

0/2 “五感法”点检

1.目检——松动

用目视法观看螺栓是否松动,首先用色笔在螺栓和固定底座之间画一道细细的直线。再次点检时,如发现螺栓和底座之间的直线已经对不准了,即说明螺栓振松了。 螺丝松动一目了然点检参考如图5.3-3所示。


设备点检



图5.3-3 螺钉松动一目了然点检参考

其次在紧固的螺栓上,总会粘有油灰,在松动的螺栓上面积的油灰,形态有别于未松动的螺栓,用点检锤敲击被检查的螺栓,若敲击声出现低沉沙哑的情况,同时螺栓周围所积的油灰出现崩落的现象,基本上能判断出是否存在松动。

2.听检——磨损

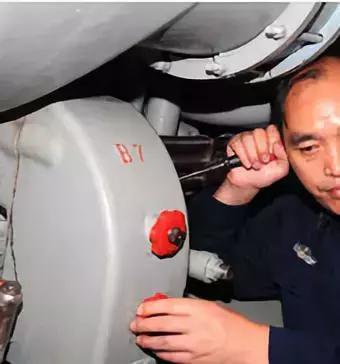

将耳朵直接贴在被检测设备防护外壳上,或间接将耳朵贴在设备检测点上,通过对听到的声音是否均匀、圆润、连续等分析,可以判定设备轴承、链条、联轴等是否存在缺油、断油、摩擦等变化,进而采取相应改善措施。设备听诊点检参考如图5.3-4所示。


五感法


图3-4设备听诊点检参考图

3.摸检——振动

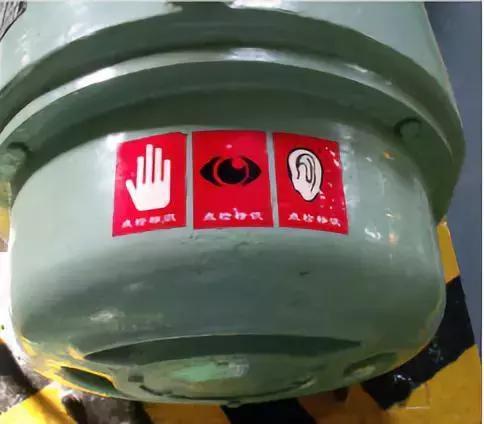

人手触摸物体对振动的感觉界限一般在单振幅为50Um。当一台15 -90kW、 3000r/min的交流电动机安装在牢固的基础上时,其单振幅允许在50 Um以下。用手感判别振动的良否,可以用一枝铅笔,笔尖放在振动体上,如果垂直放置的铅笔,发生激烈的上下跳动,而且向前移动时,就有超值的可能,需要进一步用专用振动测定仪测定其振动值。设备摸检标示参考如图5.3-5所示:


点检基准


图5.3-5设备摸检标示参考图

4.触(摸)检——温度

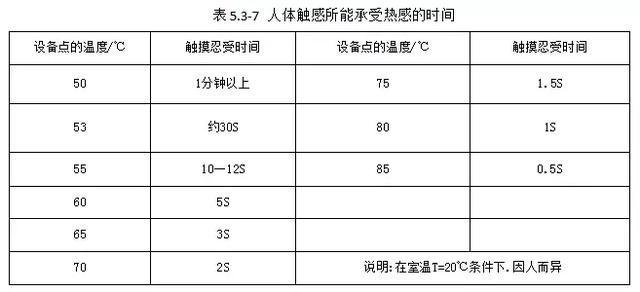

在日常点检的过程中,使用温度计测定设备的温度变化,是非常重要的,但利用手指触摸发热体来判别其温升值是否属于正常也是可行的。手指触摸判别温度的技巧是:用食指和中指按在被测的物体点上,根据手指按放后人能忍受时间的长短,来大致判断物体的温度。人体触感所能承受热感的时间见表5.3-7。


设备管理



5.味检——变质

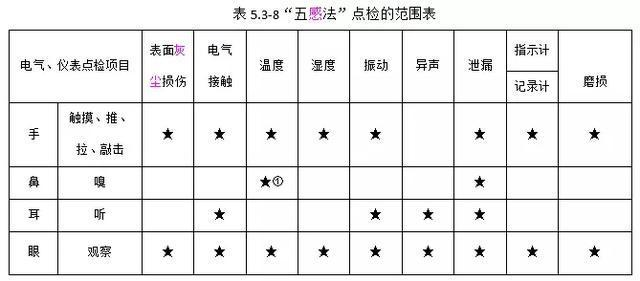

通常不太应用“尝”字,因要进入口中,故要十分谨慎,除非在特殊场合,如电化学、化学范畴,急需鉴别酸性和碱性时,在特别有经验的人员和确保对身体无妨的前提下,方可实施。“五感法”点检的范围参考见表5.3-8。


设备点检



★表示可以用相应的感观方法,检查对应的点检项目;①利用面部温度感觉

0/3 点检基准实例

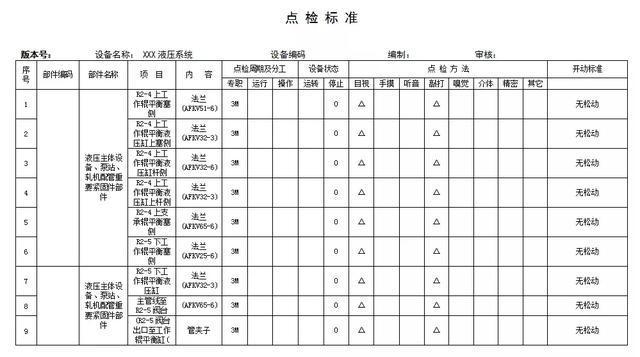

某企业针对内部液压设备编制点检标准见表5.3-9。

表5.3-9某企业液压系统点检标准

五感法
